Les règles relatives à la protection des DDFT dans les emplacements mouillés/humides ainsi que pour les applications d’alimentation portative/temporaire sont plutôt étendues et détaillées. Une version condensée de ces règles apparaît ci-dessous.
Qu'est-ce qu'une fuite à la terre?
Une fuite à la terre se produit lorsqu’il y a une rupture du trajet de mise à la terre à faible résistance d’un outil ou d’un système électrique. Le courant électrique peut ensuite emprunter un autre chemin vers la terre par l’utilisateur, entraînant des blessures graves ou la mort.
Les prises avec protection DDFT sont situées à l’extérieur des bâtiments et les cordons amovibles à DDFT sont utilisés avec les distributeurs automatiques pour éviter la perte ou l’endommagement du stock en cas de panne de courant ainsi que sur les chantiers de construction pour protéger les travailleurs.
Codes et normes

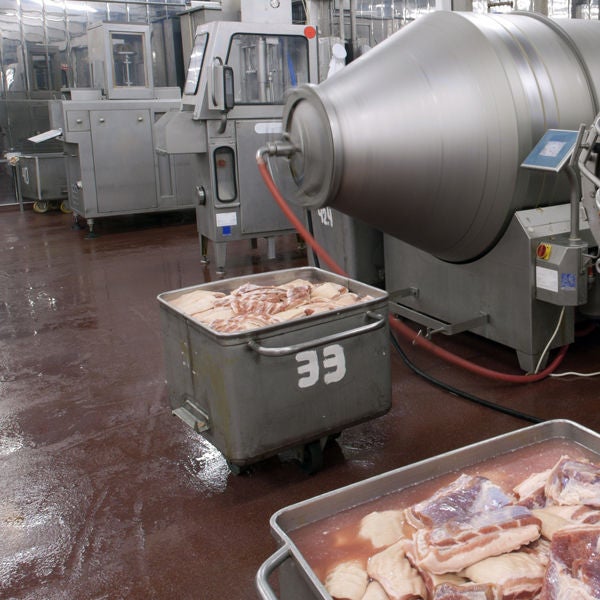

EMPLACEMENTS MOUILLÉS OU IMPRUMÉS
OSHA 1910.304(b)(3) et 1926.404(b)(1) :
- Toutes les prises 125-volt, monophasées, 15- et 20-ampere installées dans les salles de bain ou sur les toits doivent être protégées par un disjoncteur-détecteur de fuites à la terre pour le personnel.
2018 NFPA 70E Article 110.6 :
- Les employés doivent bénéficier d'une protection à DDFT lorsque les codes et normes locaux, fédéraux ou d'État l'exigent. Les cordons ou dispositifs homologués comprenant une protection à DDFT pour le personnel identifié pour une utilisation portative sont autorisés.
2017 NFPA 70 (NEC) Article 210.8(B) :
- Toutes les prises monophasées de 150 V à la terre ou moins, de 50 A ou moins et les prises triphasées de 150 V à la terre ou moins, de 100 A ou moins installées dans les salles de bain, les cuisines, les toits, à l’extérieur, près des éviers, les emplacements mouillés intérieurs, les vestiaires avec douches, les garages et les espaces d’accès doivent être protégées par un disjoncteur de fuite à la terre pour le personnel.

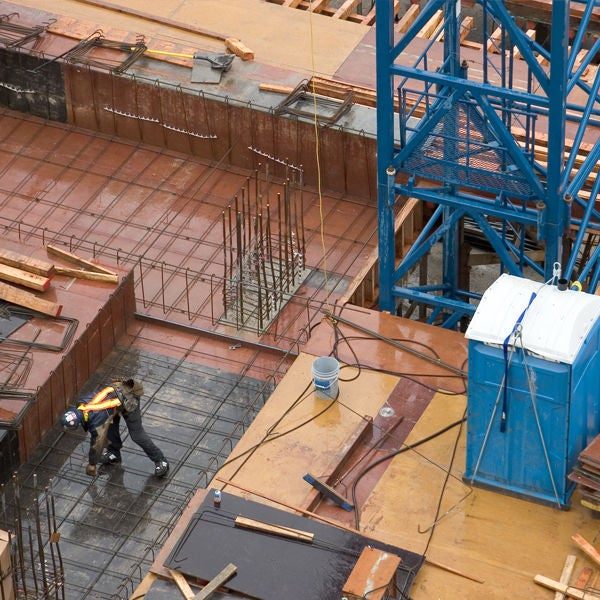

APPLICATIONS D’ALIMENTATION PORTATIVES ET TEMPORAIRES
OSHA 1926.404(b)(1) :
- Toutes les prises 120-volt, monophasées 15- et 20-ampere sur les chantiers de construction, qui ne font pas partie du câblage permanent du bâtiment ou de la structure et qui sont utilisées par les employés, doivent être dotées d’interrupteurs de circuit de fuite à la terre approuvés pour la protection du personnel.
2017 NFPA 70 (NEC) Article 590.6(A)(1):
- Toutes les prises 125-volt, monophasées, 15-, 20-et 30-ampere qui ne font pas partie du câblage permanent du bâtiment ou de la structure et qui sont utilisées par le personnel doivent être protégées par un disjoncteur de fuite à la terre pour le personnel. En plus de cette exigence, les cordons homologués... identifiés pour une utilisation portative sont autorisés.
2018 NFPA 70E Article 110.5(D) :
- Dans les lieux de travail où les employés sont susceptibles d’entrer en contact ou d’être immergés avec de l’eau ou des liquides conducteurs, on doit également employer une protection contre les disjoncteurs-détecteurs de fuites à la terre pour le personnel.
Solutions Leviton
Ces dispositifs vous aideront à respecter les dispositions prescrites par l’OSHA, la NFPA 70E : la norme relative à la sécurité électrique sur le lieu de travail et la NFPA 70 : le National Electrical Code (NEC).

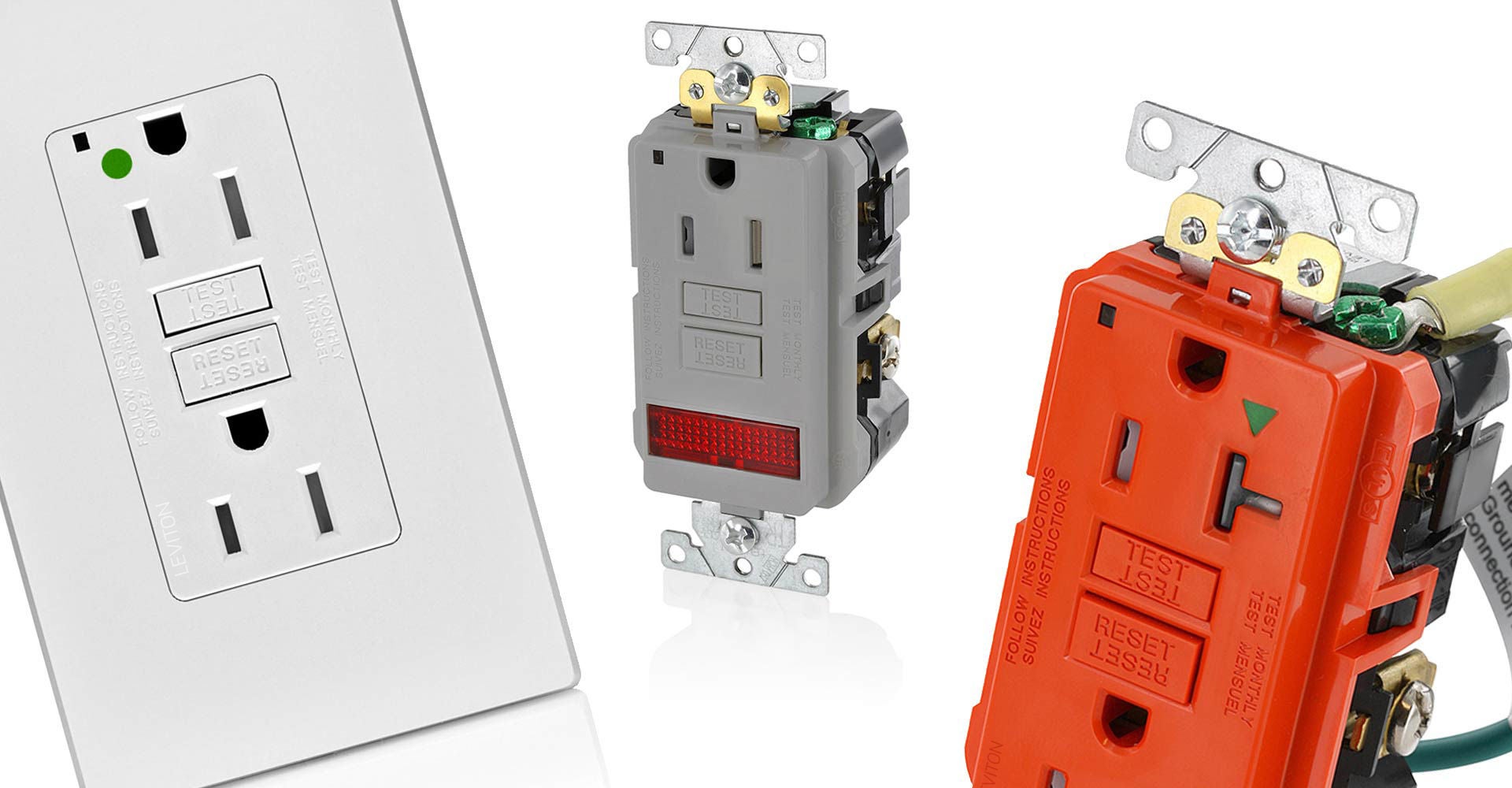

Prises à DDFT
- Seuil de déclenchement conforme ou supérieur aux exigences UL 943 de classe A (4 mA à 6 mA)
- Le verrouillage breveté de la réinitialisation empêche l’alimentation de la face du dispositif si la protection du DDFT est compromise
- Immunité supérieure aux parasites à haute fréquence qui réduit le nombre de déclenchements intempestifs
- UL étudié selon la norme fédérale W-C-596

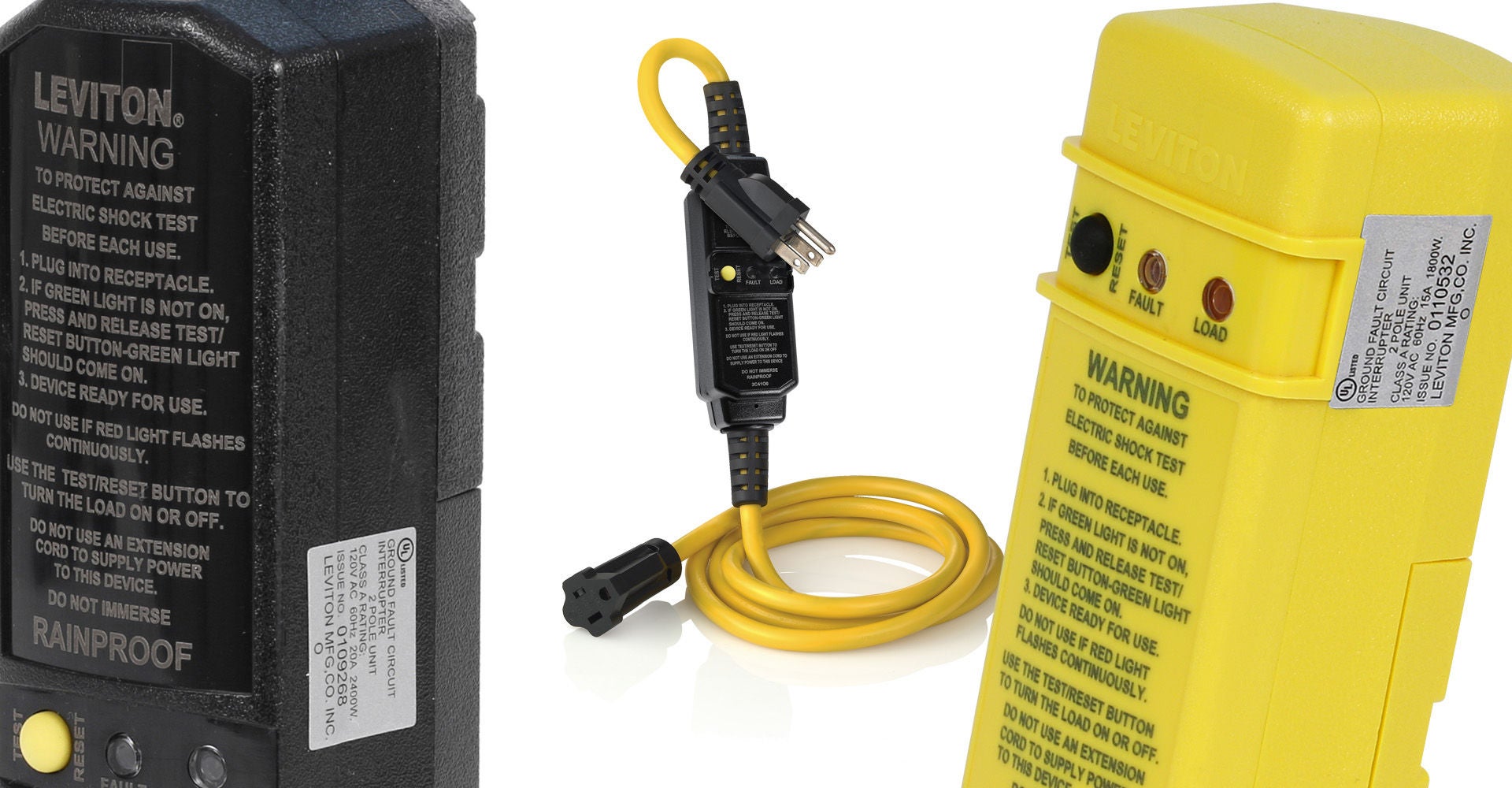

DDFT portatifs
- La protection de neutre ouvert déclenche immédiatement le DDFT si le conducteur neutre du côté ligne est ouvert
- Module à DDFT résistant à la pluie pour l’extérieur
- Modèles à réinitialisation automatique ou manuelle disponibles
