GreenMAX DRC | Contrôleur DEL | Systèmes de commande d’éclairage

Concevez et spécifiez en toute confiance des systèmes de commande d’éclairage à DEL ou fluorescent commercial distribués sécurisés, simples et évolutifs avec les solutions de commande de pièce/contrôleur de DEL câblées ou sans fil GreenMAX Distributed Room Controls (DRC). Nos systèmes de commande d’éclairage commercial permettent une installation et un fonctionnement faciles tout en simplifiant l’évolutivité pour pratiquement toutes les applications. Les commandes de pièce distribuées (DRC) GreenMAX sont des contrôleurs fluorescents ou à DEL qui intègrent l’écran tactile Sapphire™ pour une interface utilisateur configurable ou les panneaux de commande d’éclairage à relais GreenMAX pour des capacités de commande à DEL supplémentaires. Cela changera la façon dont vous concevez les systèmes de commande d’éclairage à DEL commerciaux.

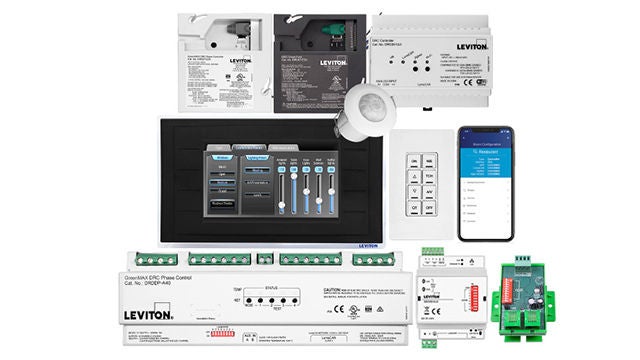

Câblage GreenMAX DRC

Le GreenMAX DRC est entièrement chiffré, ce qui permet une communication et un contrôle sécurisés. Mettez en œuvre un réseau numérique câblé RJ45 prêt à l’emploi de catégorie 6 ou un système maillé sans fil. Tous ces éléments sont entièrement configurables à partir de l’application GreenMAX DRC.

Commande d'éclairage câblée

GreenMAX DRC sans fil

Le contrôleur de pièce à clavier sans fil GreenMAX DRC intègre des dispositifs sans fil Leviton et des luminaires fluorescents ou à DEL activés par Intellect™ dans le système. Ajoutez des commandes de charge sans fil pour la commutation, la gradation de 0-10 V et la gradation à découpage de phase ainsi que des détecteurs de mouvements sans fil et des photocellules sans fil. Tous ces éléments sont entièrement configurables à partir de l’application GreenMAX DRC.

Commande d'éclairage sans fil

Dispositifs de commande de pièce pour les applications de commande d’éclairage câblé

Application GreenMAX DRC

Mettez en service, contrôlez et gérez le système de commande de pièce GreenMAX DRC à partir de votre dispositif intelligent.

Contrôleur de pièce à tension composée 120-277VAC

Contrôleur de pièce à tension régulière GreenMAX DRC avec interface vers les réseaux LumaCAN, Lumina RF/ZigBee et WiFi, 120-277VAC, 50/60 Hz, 0-10 V

Contrôleur de pièce à tension régulière GreenMAX DRC 120-277VAC

Contrôleur de pièce à tension composée 347VAC

Contrôleur de pièce à tension de ligne GreenMAX DRC avec interface vers les réseaux LumaCAN, Lumina RF, ZigBee et WiFi, 347VAC, 60 Hz, 0-10 V.

Contrôleur de pièce à tension régulière GreenMAX DRC 347VAC

Contrôleur de pièce à basse tension

Contrôleur de pièce basse tension GreenMAX DRC avec interface vers les réseaux LumaCAN, ZigBee et WiFi, facteur de forme de rail DIN.

Dispositifs de commande de charge pour les applications de commande d’éclairage câblé

Ensemble intelligent 120-277VAC

Ensemble intelligent GreenMAX DRC, 0-10V, 120-277VAC.a., 50/60 Hz, 20A max., courant d’absorption de 100mA.

Ensemble intelligent GreenMAX DRC 120-277VAC

Ensemble intelligent 347VAC

Ensemble intelligent GreenMAX DRC, 0-10 V, 347 VAC, 60 Hz, 12 A max., courant d’absorption de 100 mA.

Ensemble intelligent GreenMAX DRC 347VAC

Gradateur 4 canaux

Gradateur de rail DIN GreenMAX DRC à 4 canaux, 2,5 A par canal, 120-277 VAC, 50-60 Hz

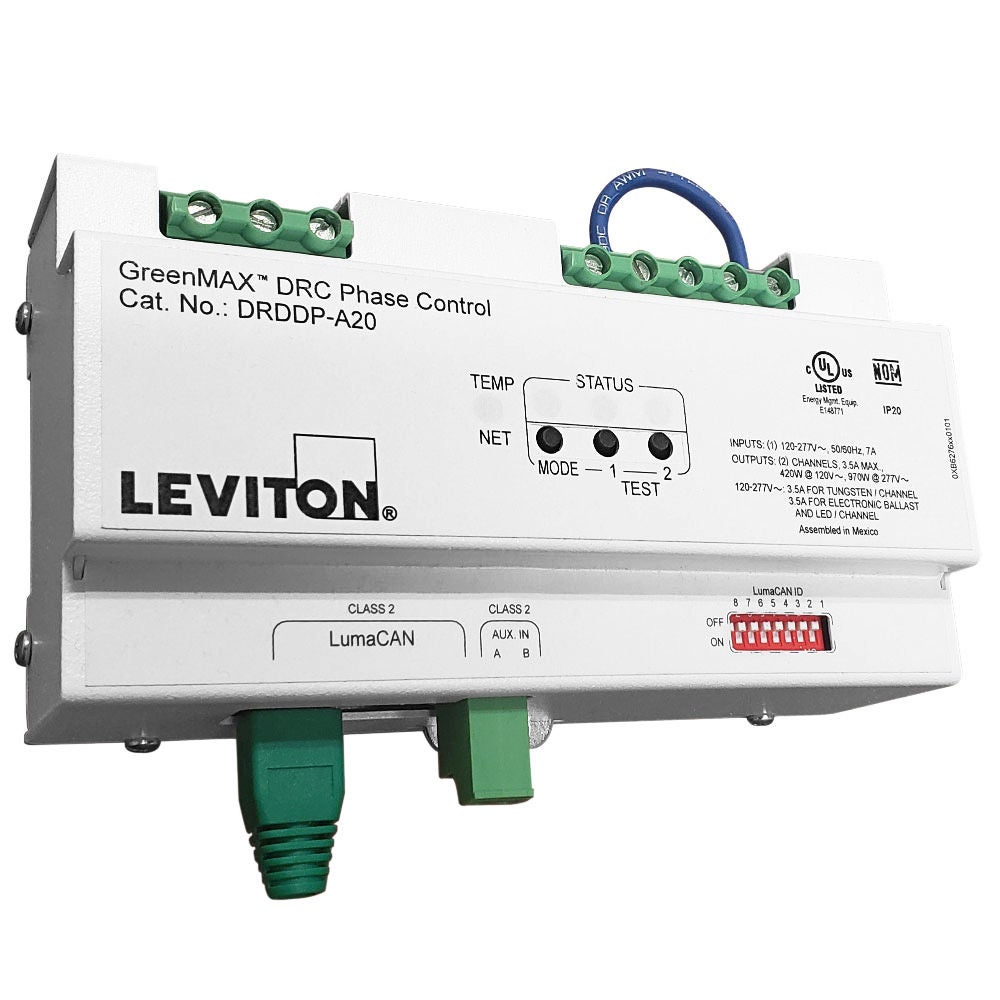

Gradateur 2 canaux

Gradateur pour rail DIN GreenMAX DRC LumaCAN à 2 canaux, 3,5 A par canal, 120-277 VAC, 50-60 Hz

Dispositifs de commande de charge pour les applications de commande d’éclairage câblé suite

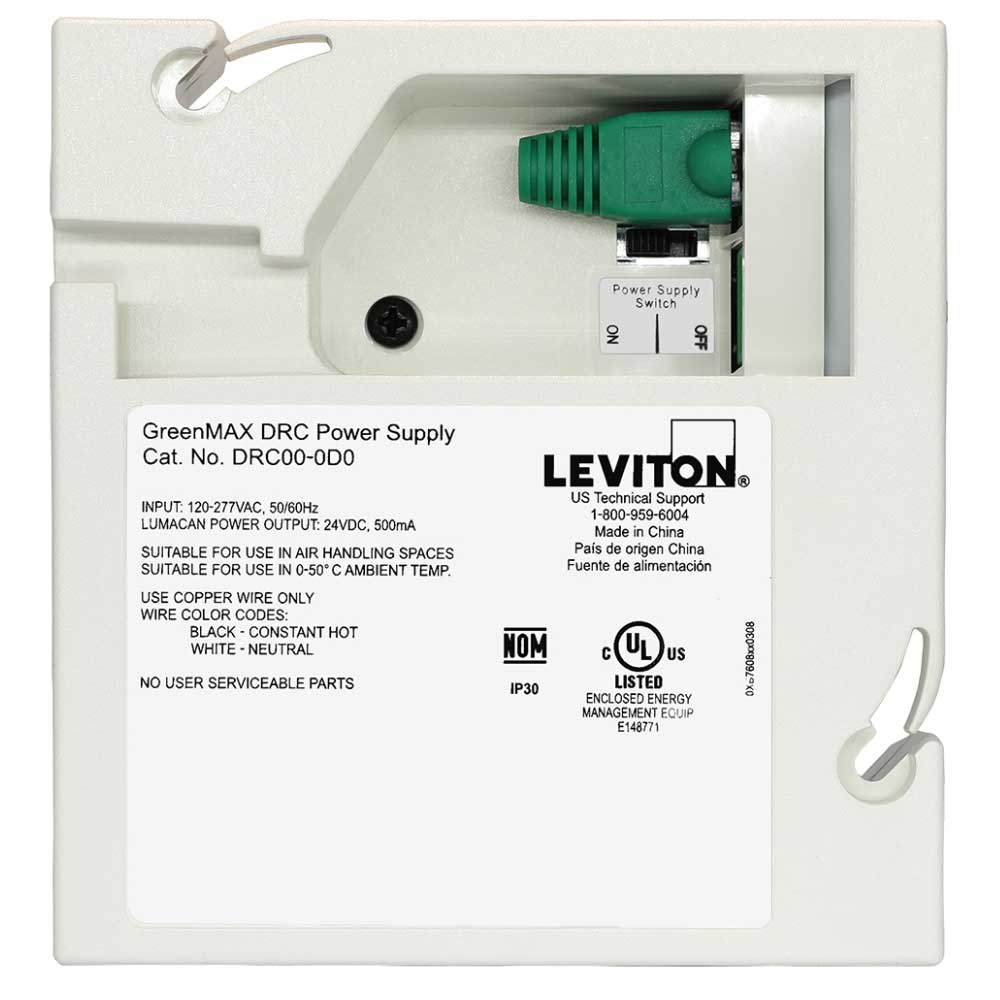

Alimentation

Bloc d’alimentation GreenMAX DRC, 120-277 VAC, 500 mA de puissance de sortie max.

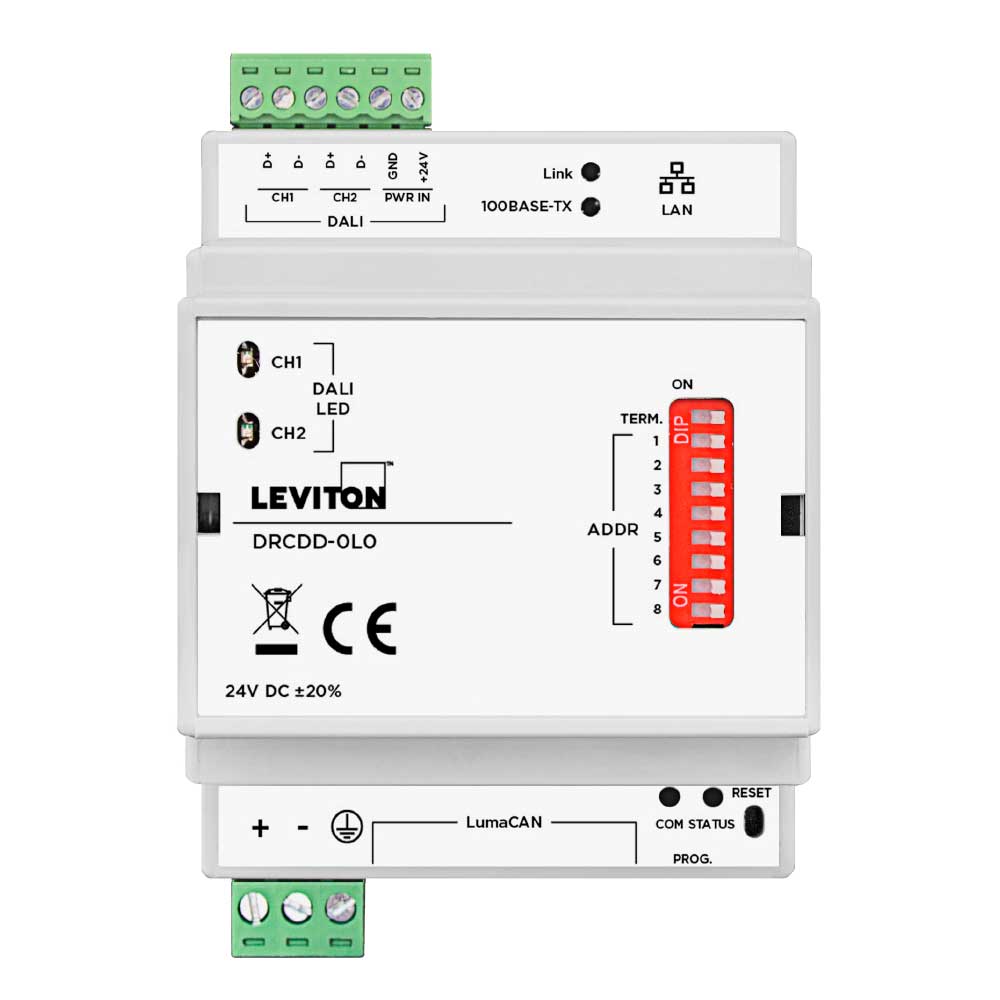

Interface DALI

Passerelle GreenMAX DRC DALI, interface LumaCAN vers DALI avec 2 canaux DALI complets pour prendre en charge jusqu’à 128 dispositifs DALI. Permet aux systèmes de commande d’éclairage DRC LumaCAN de contrôler les luminaires DALI.

Dispositifs de réseautique pour les applications de commande d’éclairage câblé

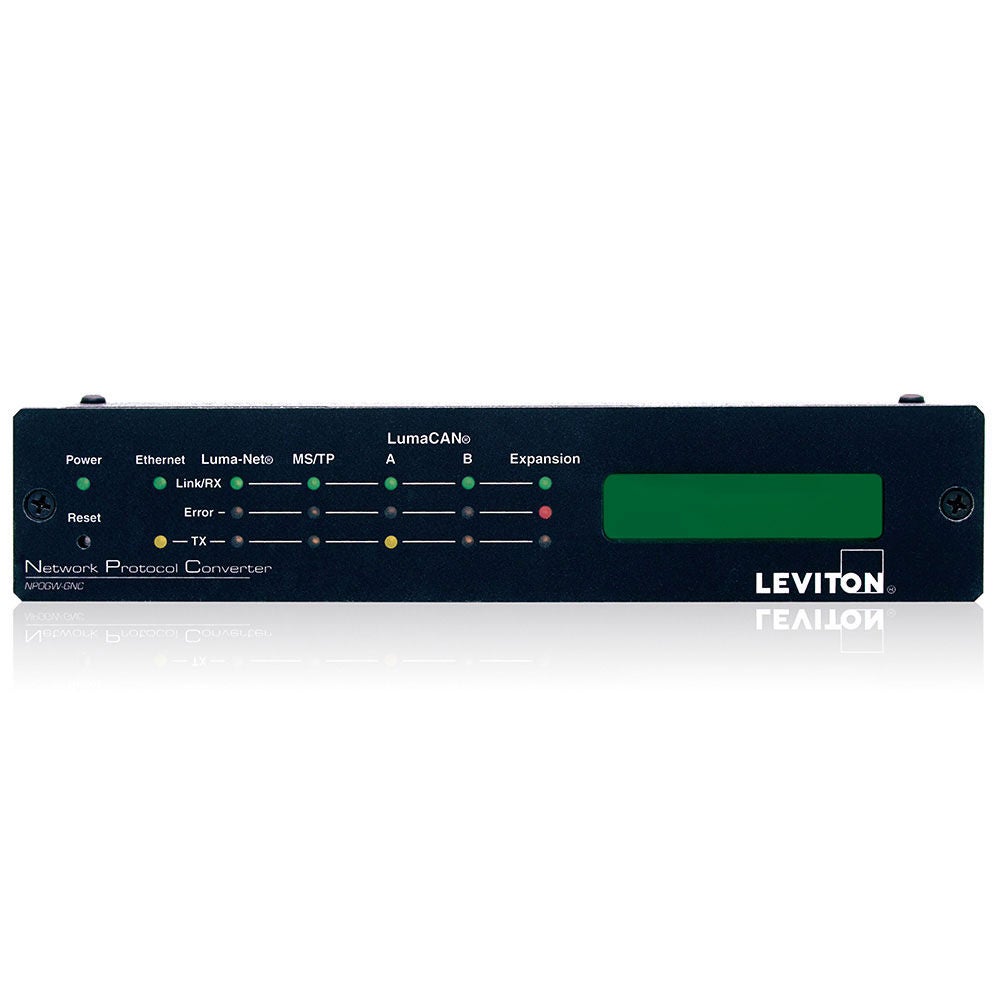

Passerelle

Passerelle Luma-Net vers LumaCAN NPC.

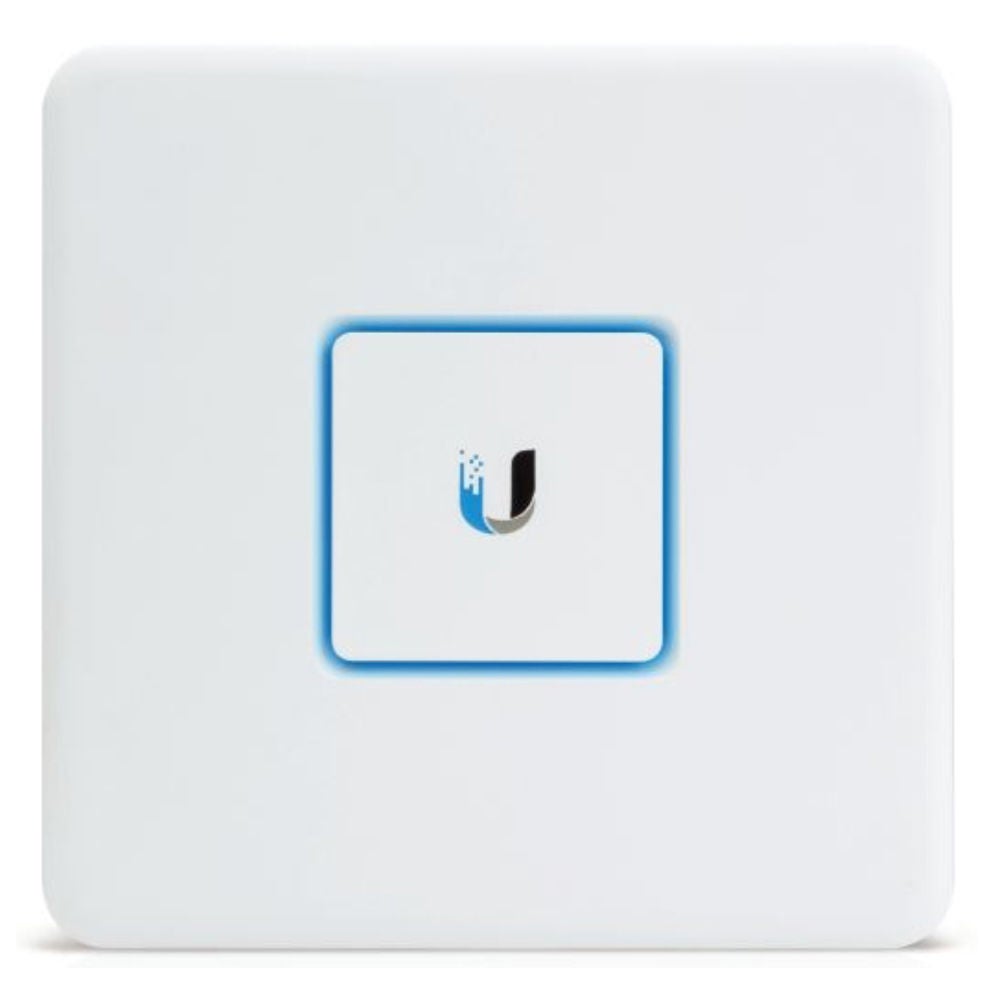

Routeur

Routeur de passerelle Unifi avec Ethernet gigabit.

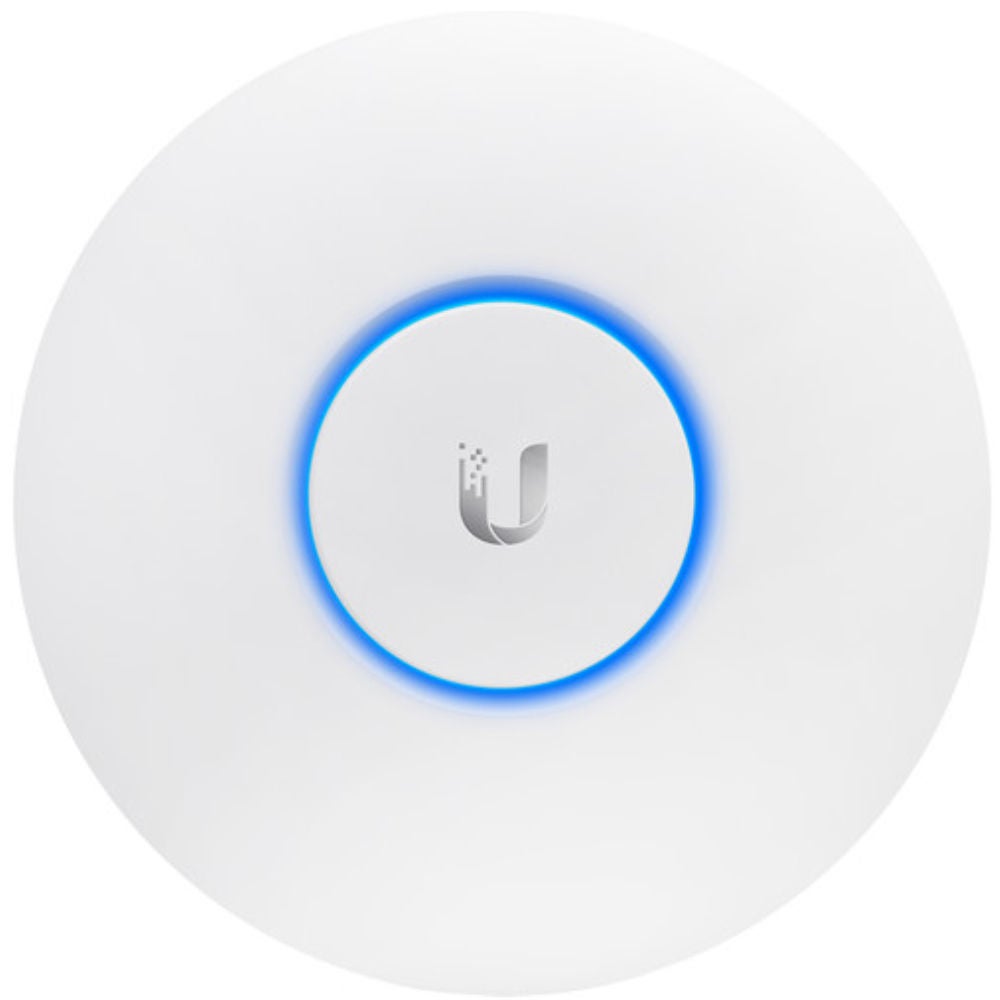

Point d’accès

Point d’accès PoE, UniFi 802.11AC double bande.

Détecteurs de mouvements/d’absence pour les applications de commande d’éclairage câblé

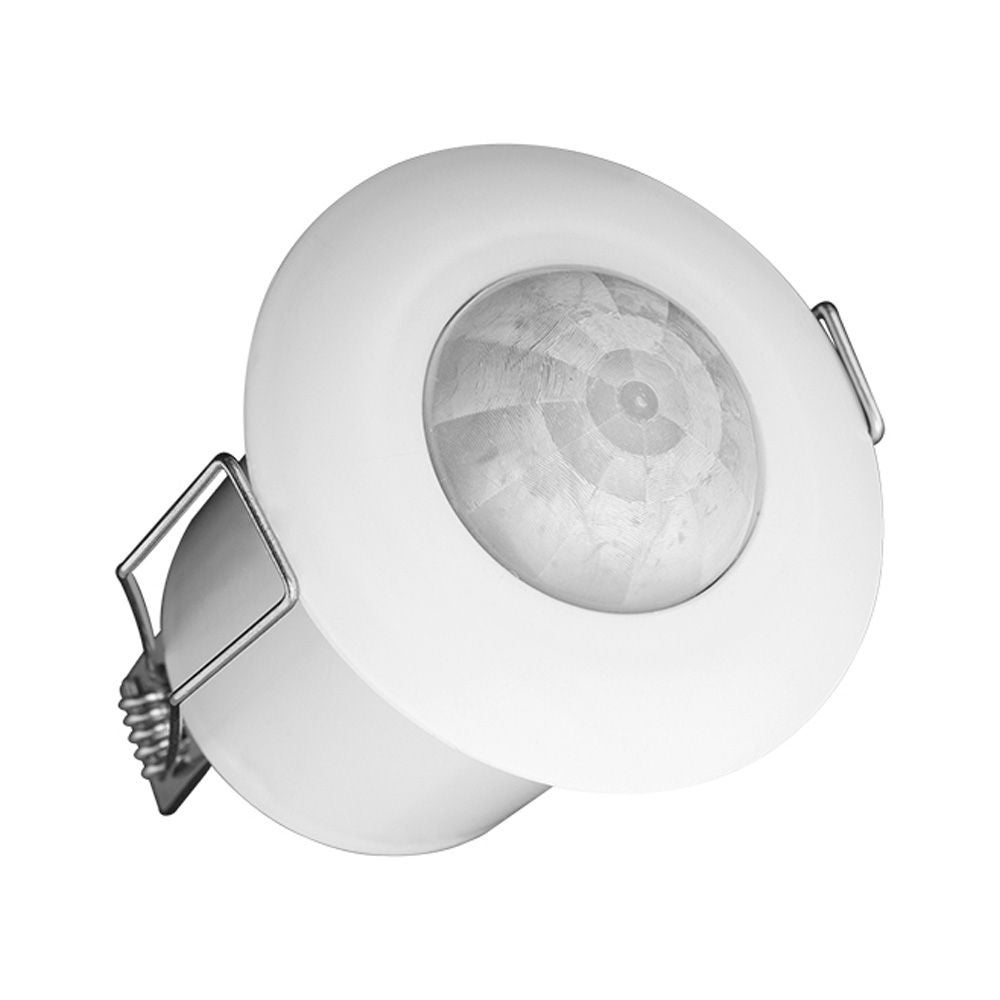

Détecteur de mouvements numérique

Détecteur de mouvements numérique GreenMAX DRC et photocellule, IRP, interface LumaCAN, 43 m2, blanc. Pour une connexion aux réseaux LumaCAN uniquement.

Détecteurs de mouvements analogiques

Leviton offre une large sélection de détecteurs volumétriques et d’absences communément appelés « détecteurs de mouvements » ou « détecteurs de mouvements ».

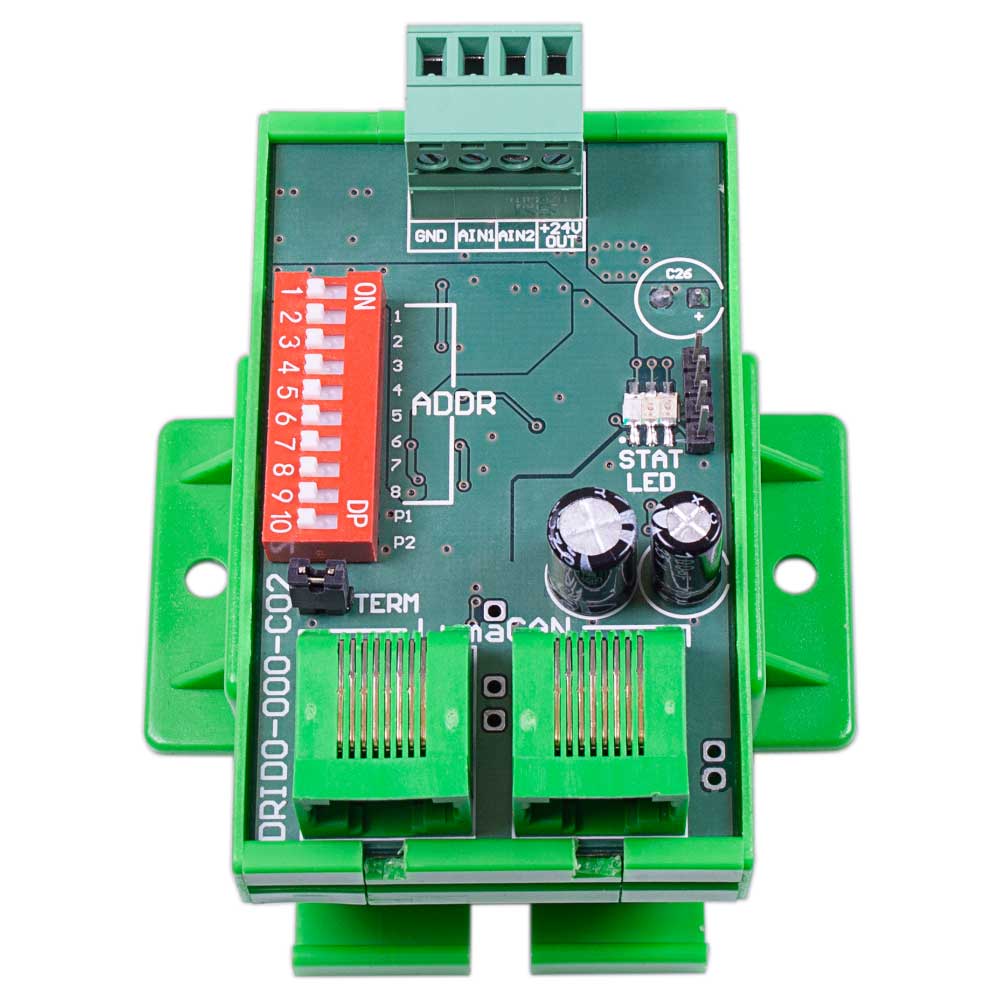

Interface d'entrée analogique

Système GreenMAX DRC, 2 interfaces d’entrée analogique. Protocole LumaCAN. Montage en saillie ou sur rail DIN. Alimenté par LumaCAN, 12-24Vdc 0,022+A.

Interfaces utilisateur pour les applications de commande d’éclairage câblé

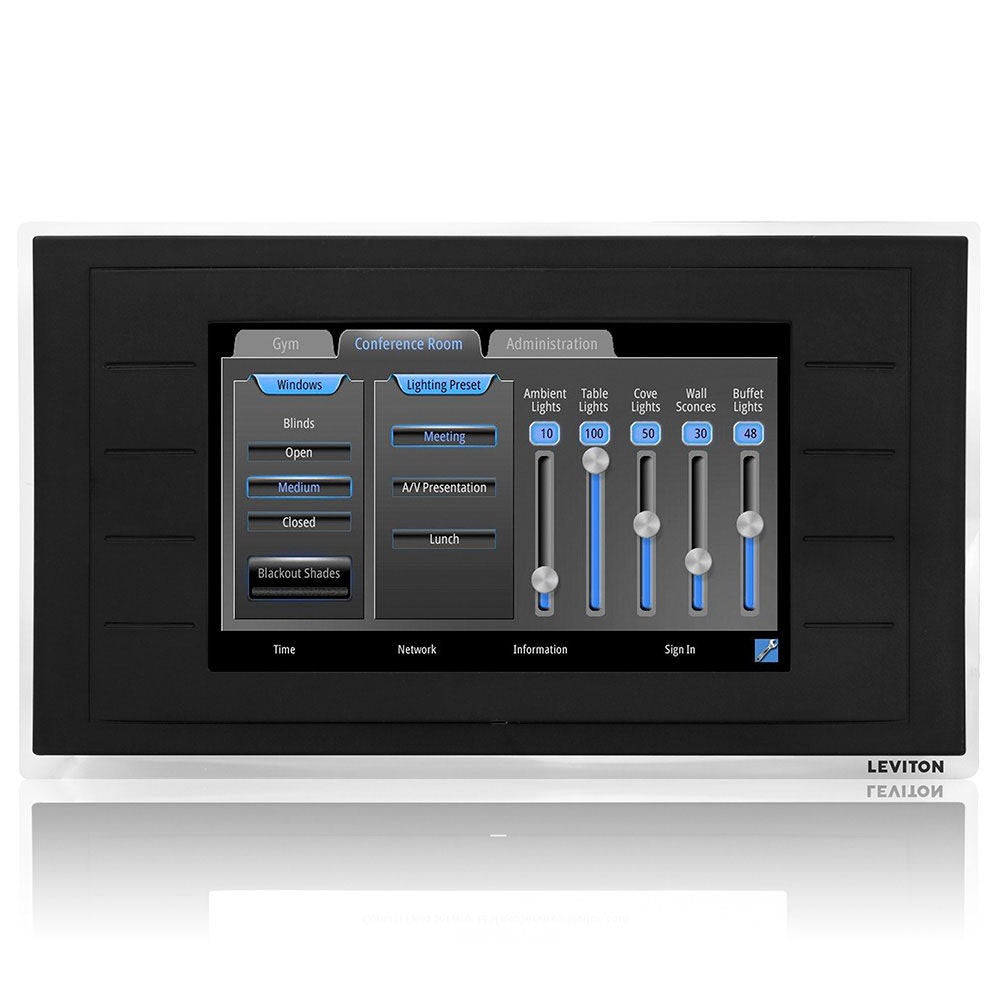

Commande d'éclairage à écran tactile

Écran tactile Sapphire de 18 cm, interface capacitive, aucune plaque murale incluse. REMARQUE : interface de commande seulement. Requiert un dispositif de commande de charge pour la gradation et/ou la commutation.

Claviers numériques

Claviers numériques. Interface utilisateur à clavier installée en permanence au système; disponible en configurations à 1, 2, 4 et 8 boutons.

Logements de rail DIN pour les applications de commande d’éclairage câblé

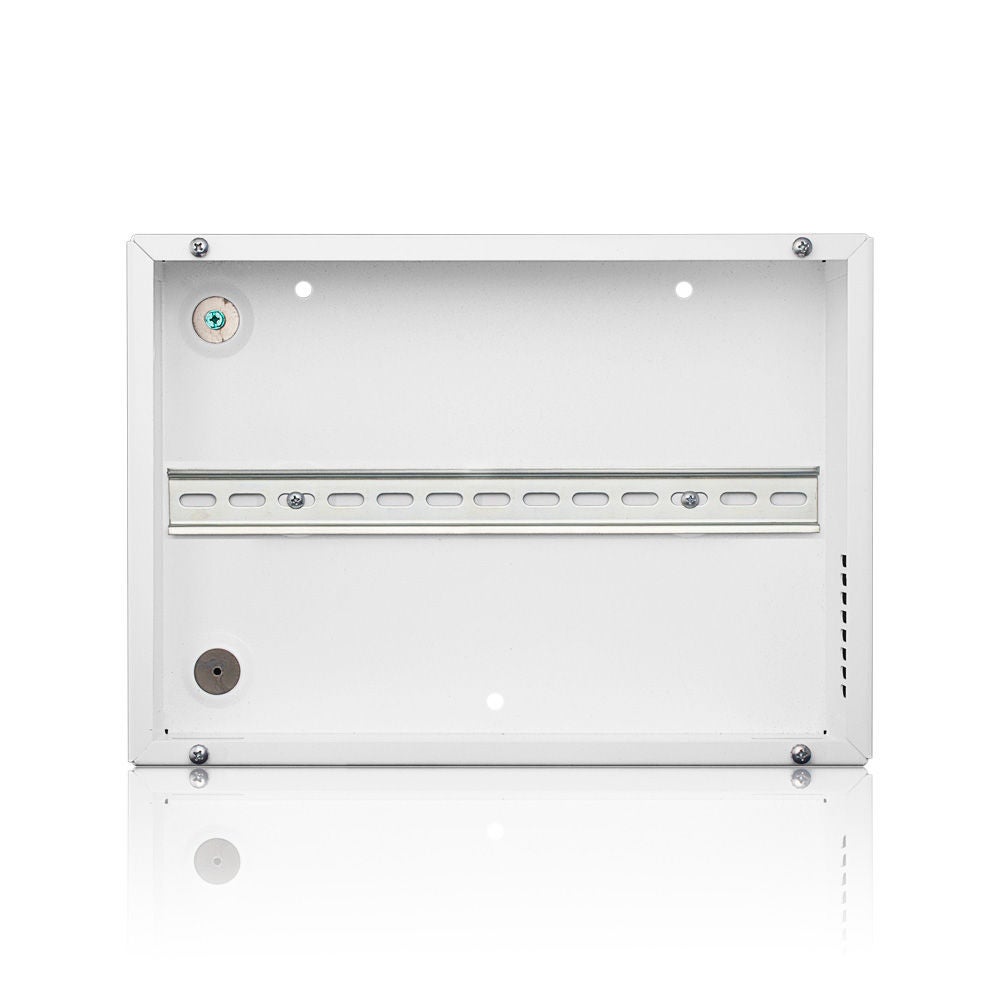

Petit logement

Logement monté sur bâti sur rail DIN, petit, 33 cm (14 po x 10 po) avec (1) rail de 12,9 po.

Logement moyen

Logement monté sur bâti sur rail DIN, moyen, 21 po x 25 po avec (3) rails de 13,7 po (35 cm).

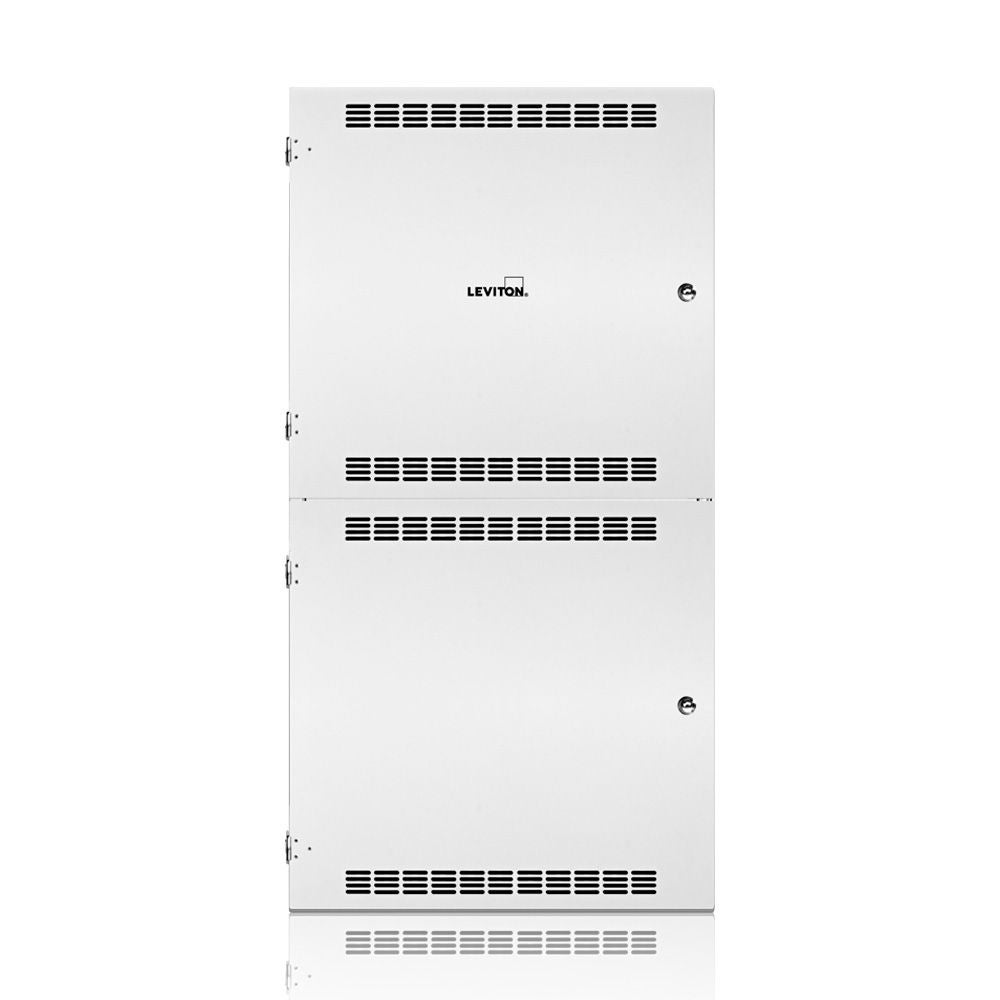

Grand logement

Logement monté sur bâti sur rail DIN, grand, 48 po x 25 po x 4 po avec (5) rails de 19,5 po (49 cm). Homologué CE et RCM. Les solutions configurées sont offertes avec de l’équipement préinstallé.

Dispositifs de commande de pièce pour les applications de commande d’éclairage sans fil

Application GreenMAX DRC

Mettez en service, contrôlez et gérez le système de commande d’éclairage GreenMAX DRC à partir de votre dispositif intelligent.

Claviers numériques

Claviers numériques. Interface utilisateur à clavier installée en permanence au système; disponible en configurations à 1, 2, 4 et 8 boutons.

Dispositifs de commande de charge pour les applications de commande d’éclairage sans fil

Bloc d'alimentation de commutation

Bloc d'alimentation sans fil de 20 A, relais de commutation de marche/arrêt pouvant être utilisé pour la commande de charge de fiche, les charges motorisées ou les luminaires sans gradation.

Gradateur/gestionnaire d'alimentation

Le bloc d’alimentation sans fil de 10 A, 0-10 V peut être utilisé pour tamiser n’importe quelle charge contrôlée de 0-10 V.

Bloc d'alimentation à gradation à découpage de phase

Bloc d’alimentation sans fil de 800 W à gradation à découpage de phase pour la gradation des charges pleine phase.

Bloc d'alimentation de gradation à découpage de phase

Interrupteur mural sans fil

Interrupteur mural sans fil Decora, 2,4 zigbee, 120-277VAC.a., 50/60 Hz, charge de 10A.

Dispositifs de commande de charge pour applications de commande d'éclairage sans fil suite

Gradateur mural sans fil 120-277VAC

Gradateur mural sans fil Decora 0-10 V, 2,4 GHz, 120-277VAC, 50/60 Hz, charge de 8 A, absorption de 0-10 V, 50 mA Offert en blanc avec trousses de changement de couleur disponibles.

Gradateur mural sans fil 347VAC

Gradateur mural sans fil Decora 0-10V, 2,4 GHz, 347VAC.a., 50/60 Hz, charge de 4 A, absorption de 0-10V, 50mA Offert en blanc avec trousses de changement de couleur disponibles.

Gradateur mural sans fil 24VDC

Gradateur mural basse tension sans fil Decora 0-10 V, 2,4 GHz, 24VDC, 0-10 V, 20 mA Couleur : blanc, amande pâle, ivoire.

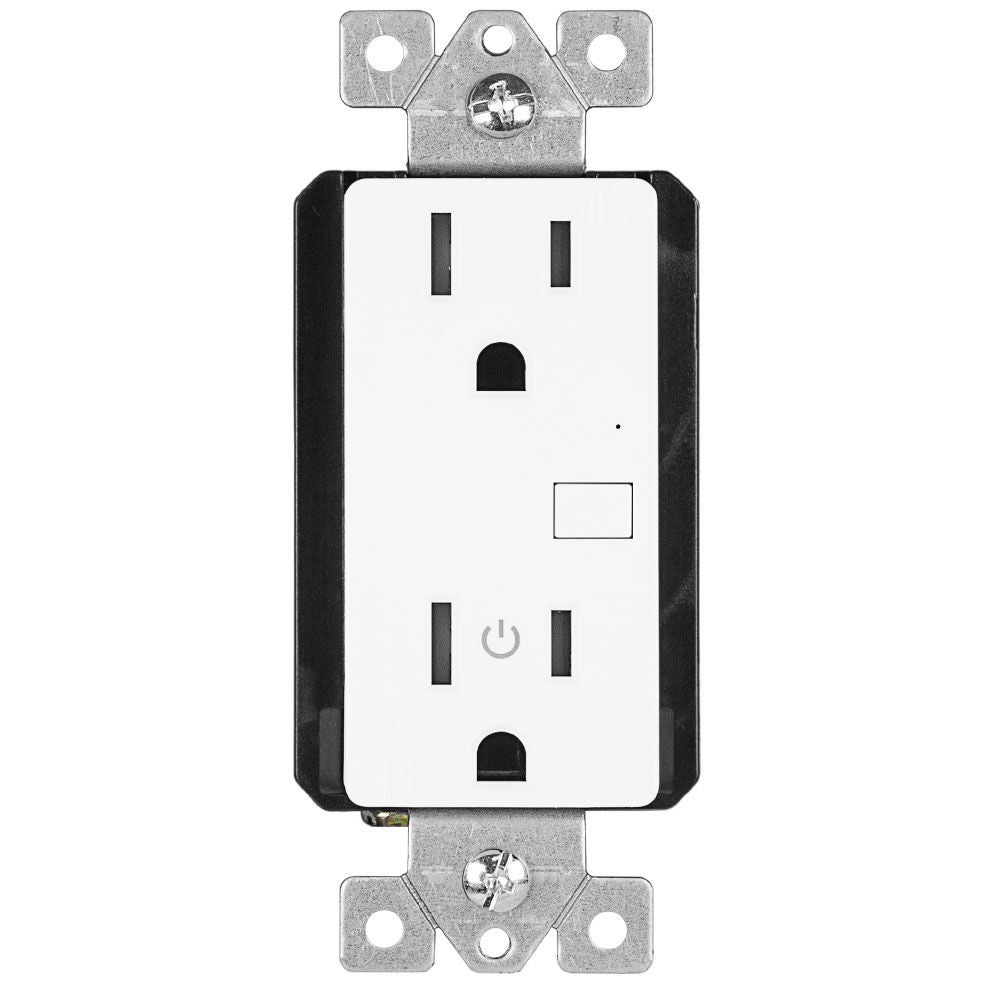

Prise sans fil contrôlée

La prise contrôlée sans fil fonctionne avec un contrôleur de pièce sans fil de Leviton ou un concentrateur, une passerelle ou un contrôleur compatible Zigbee 3.0.

Détecteurs de mouvements/d’absence pour les applications de commande d’éclairage sans fil

Détecteur de mouvements et photocellule à infrarouge passif sans fil

Détecteur de mouvements et photocellule à infrarouge passif sans fil Zigbee, 133 m2

Luminaires à DEL de Leviton

Les luminaires à DEL de Leviton sont disponibles en plafonniers et linéaires. Ces luminaires peuvent être intégrés à des commandes de luminaires comme Solo ou Intellect Wireless. Ces luminaires intégrés sont parfaits pour les réfections et les nouvelles constructions en offrant aux entrepreneurs en conception et construction une solution tout-en-un qui peut être expédiée directement sur le chantier, ce qui permet d’économiser du temps, du câblage et de l’énergie.

Luminaire à DEL ALRM

Un élégant Allura Moda activé par Solo ou Intellect présente un profil profilé et offre l’équilibre optimal entre un éclairage de tâche uniforme et sans éblouissement.

s’ouvre dans un nouvel onglet

Luminaire à DEL ALRA

Un luminaire bidirectionnel de qualité supérieure avec prise en charge par Solo ou Intellect, à montage suspendu, avec un profil profilé pour améliorer l’espace visuel.

s’ouvre dans un nouvel onglet

Luminaire à DEL ALRB

Un luminaire bidirectionnel de qualité supérieure avec prise en charge par Solo ou Intellect, à montage suspendu, doté d’un profil architectural profilé pour améliorer l’espace visuel.

s’ouvre dans un nouvel onglet

Luminaire à DEL LRTH

Un plafonnier à barre en T encastrée de qualité commerciale avec prise en charge de Solo ou Intellect avec un style moderne et un grand confort visuel doté d’une seule lentille semi-ronde profilée.

s’ouvre dans un nouvel onglet

Luminaire LCOMN à DEL

Un luminaire linéaire à DEL profilé de qualité supérieure activé par Solo ou Intellect. Livré avec une lentille givrée intégrée qui offre un confort visuel.

s’ouvre dans un nouvel onglet

Luminaire à DEL LMEZ

Un luminaire linéaire à DEL profilé de qualité supérieure activé par Solo ou Intellect. Livré avec une lentille givrée intégrée qui offre un confort visuel.

s’ouvre dans un nouvel onglet

Luminaire à DEL JAKE

Luminaires linéaires encastrés à ouverture minimale offrant un montage avec garniture (TR) ou sans garniture (TL) dans une grille en T ou une cloison sèche. Convient à un montage transversal comme de plafond à mur, de mur à plafond.

s’ouvre dans un nouvel onglet

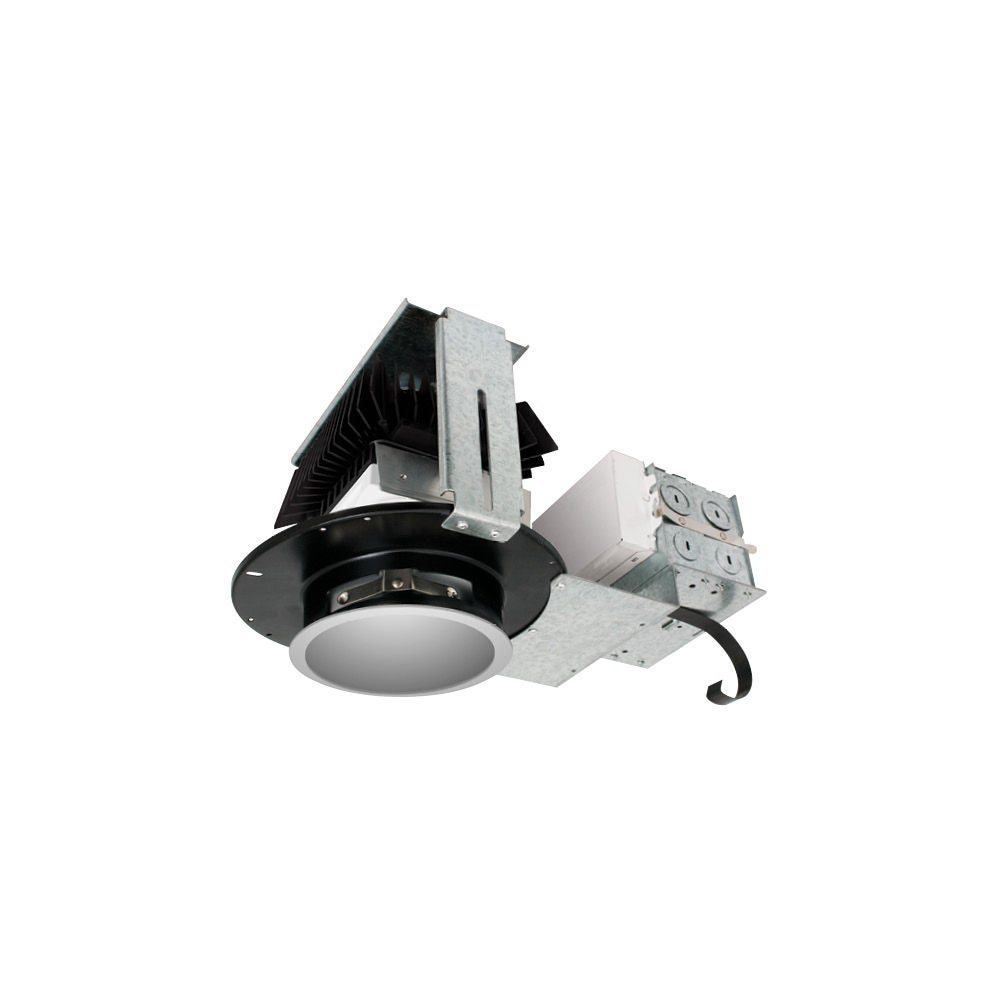

Luminaire à DEL SS4G4DR

Option de lampadaire à DEL rond Intellect de 10 cm disponible.

s’ouvre dans un nouvel onglet

Foire aux questions

La commande simple des stores peut utiliser le Smart Pack de 0-10 V pour déclencher l’entrée de fermeture de contact d’un système de commande de stores indiquant l’état d’ouverture/fermeture ou préréglé. D’autres méthodes plus avancées utilisant plusieurs fermetures de contact, d’autres formes de signaux ou une interface Mechoshade directe peuvent être fournies au besoin. Communiquez avec les devis de Leviton Controls pour faciliter la conception du système.

Oui, l’IA peut être utilisé pour interfacer n’importe quel détecteur de mouvements de 24 V ou photocellule analogique de 0-10 V. De plus, le dispositif peut recevoir une fermeture de contact pour déclencher des canaux, des groupes, agir comme une interface de système d’alarme incendie ou de sécurité ou déclencher une réponse de délestage à partir d’une interface de réponse à la demande.

Les panneaux de relais GreenMAX peuvent être utilisés dans un système de commande de pièce GreenMAX DRC. Il est à noter que ces relais, lorsqu'ils sont configurés, seront placés de manière à ce que le panneau ne fasse rien d'autre que de les commander à partir du réseau. Les contrôleurs de pièce GreenMAX DRC seront en charge de ces relais et le NPU les ignorera. Les relais ressembleront à des blocs intelligents du système GreenMAX DRC.

Oui, mais ce sont des systèmes indépendants. Un HDU GreenMAX sera utilisé pour programmer le panneau de relais GreenMAX et l’application GreenMAX DRC pour programmer le système de commande de pièce GreenMAX DRC. Même s’ils sont sur le même câble LumaCAN, ils fonctionnent comme deux systèmes indépendants. GreenMAX est couramment utilisé pour la programmation de panneaux pour des applications telles que l’aménagement paysager et l’éclairage de couloir, et GreenMAX DRC est utilisé pour les pièces qui ne sont pas croisées avec les autres applications.

Cela fonctionne mieux lorsque chaque contrôleur est entièrement responsable de ses propres applications et qu’ils ne se mélangent pas, ce qui devient déroutant. Il est à noter qu’il n’y a pas d’avantage particulier à utiliser GreenMAX et GreenMAX DRC sur le même réseau LumaCAN, sauf dans le cas d’un écran tactile Sapphire qui contrôle l’ensemble du bâtiment.

BACnet est utilisé pour le contrôle des interfaces BMS et LumaGraphics. Le NP00G est l’interface BACnet du système de commande de pièce GreenMAX DRC, qui est une interface LumaCAN vers BACnet. Ajoutez cette solution au réseau, puis le système a une connexion IP vers le réseau BACnet. Le système affiche le réseau BACnet avec chaque charge (détecteur/bouton) comme entrée analogique qui obtient une exposition complète au réseau. Chaque groupe de 250 noeuds LumaCAN possède une interface BACnet au système.

En règle générale, non. Il en résulte un rendement négatif pour tous les systèmes grâce à deux réseaux Wi-Fi dans une installation. Il s'agit d'une bonne pratique Ethernet et Wi-Fi standard pour créer des réseaux segmentés. Par exemple, dans les installations qui offrent un accès Wi-Fi aux invités. Chaque fois que vous vous connectez à ce réseau d’invités, il forme un réseau distinct de tous les autres réseaux d’invités d’un bâtiment. Les utilisateurs ne peuvent pas se voir ou communiquer entre eux, mais ils sont sur le même système Wi-Fi.
